Chuỗi néo cáp quang ADSS 1 hướng KV 300M
-Dùng treo néo cáp trên cột.
-Có khả năng treo néo cáp trên cột với 1 góc lớn hơn 25° tương ứng với lực kéo căng cho phép nhỏ hơn 30kN Dùng kết nối các cột liên tiếp với nhau với các độ cao khác nhau.
-Phù hợp cho việc lắp đặt cáp ADSS trên nhiều địa hình.

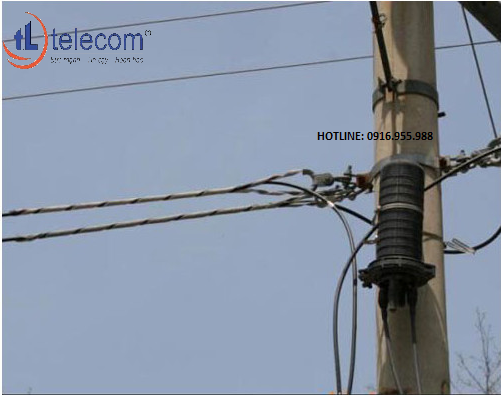

Hình ảnh: Bộ néo cáp ADSS
1. Cấu tạo bộ néo cáp:
Chi tiết 1: Còng néo (móc nối chữ U) – Dùng để treo bộ néo vào cột (móc vào lỗ của bộ gông).
Chi tiết 2: Móc nối trung gian (móc nối mở rộng) – Dùng để đảm bảo bán kính uốn cong của cáp và tạo độ linh động khi lắp đặt. Móc nối trung gian dùng với bộ néo khoảng vượt từ 200m trở lên.
Chi tiết 3: Bulong liên kết - Liên kết các phụ kiện của bộ néo và liên kết bộ néo với gông.
Chi tiết 4: Khuyên lót - Dùng để đỡ dây xoắn néo ngoài.
Chi tiết 5: Dây néo ngoài - Gồm các dây chịu lực bằng thép được bọc phía ngoài dây bảo vệ để tăng cường khả năng chịu lực của bộ néo.
Chi tiết 6: Dây lót bảo vệ cáp (dây xoắn bảo vệ trong - dây lót chịu lực trong) gồm các dây chịu lực bằng thép mạ kẽm chịu lực trực tiếp vào cáp ADSS. Dây lót bảo vệ cáp dùng với bộ néo khoảng vượt từ 200m trở lên.
Chúng tôi chuyên phân phối bộ néo cáp quang adss khoảng vượt kv 100m, 200m, 300m, 400m, 500m,… Chúng tôi cam kết: Giá Bộ néo cáp quang adss giá rẻ nhất toàn quốc.
Ngoài bộ treo néo cáp quang, viễn thông Tuấn Linh còn phân phối các loại thiết bị vật tư quang, thiết bị vật tư mạng, dây cáp điện thoại, dây cáp quang …. hãy liên hệ với chúng tôi để được tư vấn chính xác
nhất: HOTLINE: 0916.955.988
2. Thông số kỹ thuật:
|
TT |
Tên chi tiết |
Thông số kỹ thuật |
Số Lượng |
Trọng Lượng (kg) |
Xuất xứ |
|
1 |
Bộ móc néo U9 |
-Thép chịu lực mạ kẽm đường kính Φ 12,70mm (±0,25).
- Bulong + Ecu + Chốt chẻ |
1 |
0.45 |
Việt Nam |
|
2 |
Đoạn chuyển hướng U9 |
-Thép chịu lực mạ kẽm đường kính Φ 12,70mm (±0,25).
- Bulong + Ecu + Chốt chẻ |
1 |
0.45 |
Việt Nam |
|
3 |
Mắt néo |
Thép chịu lực mạ kẽm dày 5mm |
1 |
0,5 |
Việt Nam |
|
4 |
Dây bện xoắn lớp ngoài |
Hợp kim nhôm, số lượng 6 dây, kích thước 900mm x 4mm |
1 |
0.45 |
Việt Nam |
|
5 |
Dây bện xoắn lớp trong |
Thép chịu lực mạ kẽm, số lượng 15 dây, kích thước 1000mm x 2,5mm |
1 |
0.85 |
Việt Nam |
Ứng dụng: Cột/Trụ điện với khoảng vượt nhỏ hơn 300m.
